在智能倉儲、重型龍門設備及大型流水線輸送設備中，地軌雙驅動是實現大載荷、高平穩性、高同步性行走的主流方案。傳統單驅結構易出現扭矩不足、跑偏、抖動、軌道磨損等問題，而雙電機、雙變頻器同步驅動架構能有效解決上述痛點。

丹佛斯FC302系列變頻器憑借IMC 集成運動控制技術，無需額外運動控制器，即可實現高精度定位、多軸同步、柔性啟停、負載均衡等伺服級運動控制功能，成為地軌雙驅場景中性價比極高、穩定可靠的驅動方案。

地軌雙驅系統的核心挑戰

地軌雙驅對驅動系統提出三大硬性要求：

雙軸嚴格同步：左右電機速度、位置、扭矩、啟停時序必須高度一致，否則跑偏、啃軌、機架共振。

重載平穩啟停：大負載、高慣性下要做到啟動有力、停止平穩、沖擊小。

長期穩定運行：粉塵、震動、溫度波動環境下，同步精度、定位精度需長期穩定。

普通變頻器難以滿足上述要求，而伺服系統成本高、結構復雜、編程門檻高。FC302+IMC正是兼顧性能、成本、易用性的最優解。

IMC集成運動控制：變頻器內置 “伺服大腦”

IMC（Integrated Motion Control）是FC302內部集成的全套運動控制算法，無需外置運動控制器、無需PLC復雜編程，具備以下能力：

多模式定位：歸零、絕對定位、相對定位、探針定位；

多軸同步：主從同步、虛擬主軸、電子齒輪、位置 Droop；

柔性運動：S型曲線、電子凸輪、平滑加減速；

安全防護：軟限位、硬限位、跟隨誤差保護、過載保護。

精準同步控制：徹底解決跑偏問題

在地軌雙驅中，F(xiàn)C302采用一主一從架構：

主機：位置模式運行，接收PLC位置指令，輸出速度脈沖+扭矩信號給從機；

從機：速度閉環+扭矩跟隨，實時跟隨主機速度并均衡負載；

位置Droop功能：實時監測左右位置差，動態調整從機扭矩，自動糾偏、負載均分，即使軌道略有不平、負載輕微偏載，也能保持直線行走。

配合 MCB102 反饋卡，可接入增量編碼器、SSI 絕對值編碼器、激光測距儀，定位精度可達1~2mm，行走速度最高可達300m/min，完全滿足高密度立體倉庫堆垛機需求。

重載與可靠性：適配工業惡劣工況

矢量控制+高扭矩輸出：低速扭矩充沛，重載啟動不打滑、不丟轉；

完善保護：速過流、過壓、欠壓、接地、堵轉、過熱、過載全方位保護；

工業級設計：抗震動、抗粉塵、寬溫運行，標配中文面板，調試維護便捷。

地軌雙驅典型控制方案

硬件配置

驅動：2臺FC302（帶IMC，型號含 S067）
反饋：每臺配MCB102（支持 TTL/SSI/ 正余弦編碼器）
電機：2臺同型號永磁同步電機或異步電機（參數嚴格一致）
通訊：PLC與變頻器總線通訊（Profinet/EtherCAT 等）

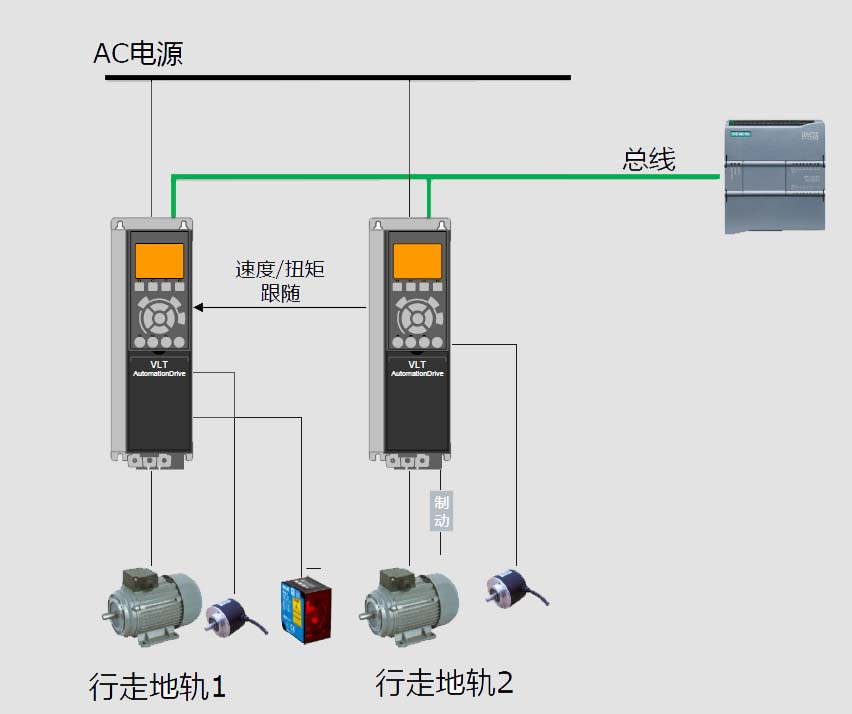

地軌2根據地軌1的速度做同步運行。利用Droop功能實現負荷均衡控制

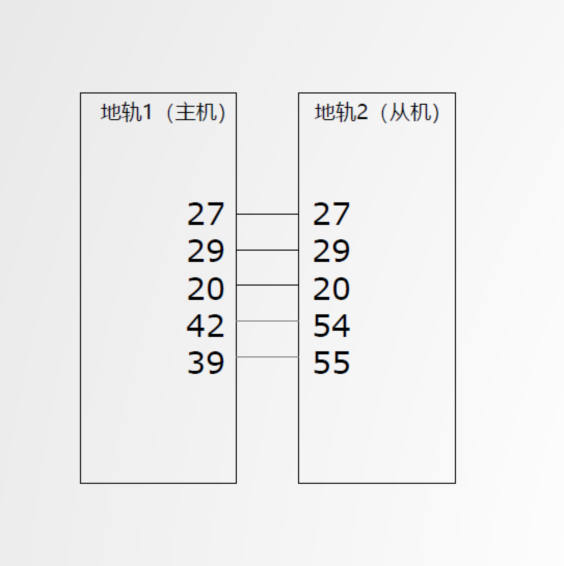

主從接線邏輯

02
- 地軌1（主機）：端子 27（反向輸出）、29（速度脈沖輸出）、42（扭矩輸出）
- 地軌2（從機）：端子 27/29 接收主機速度脈沖、端子 54 接收主機扭矩信號

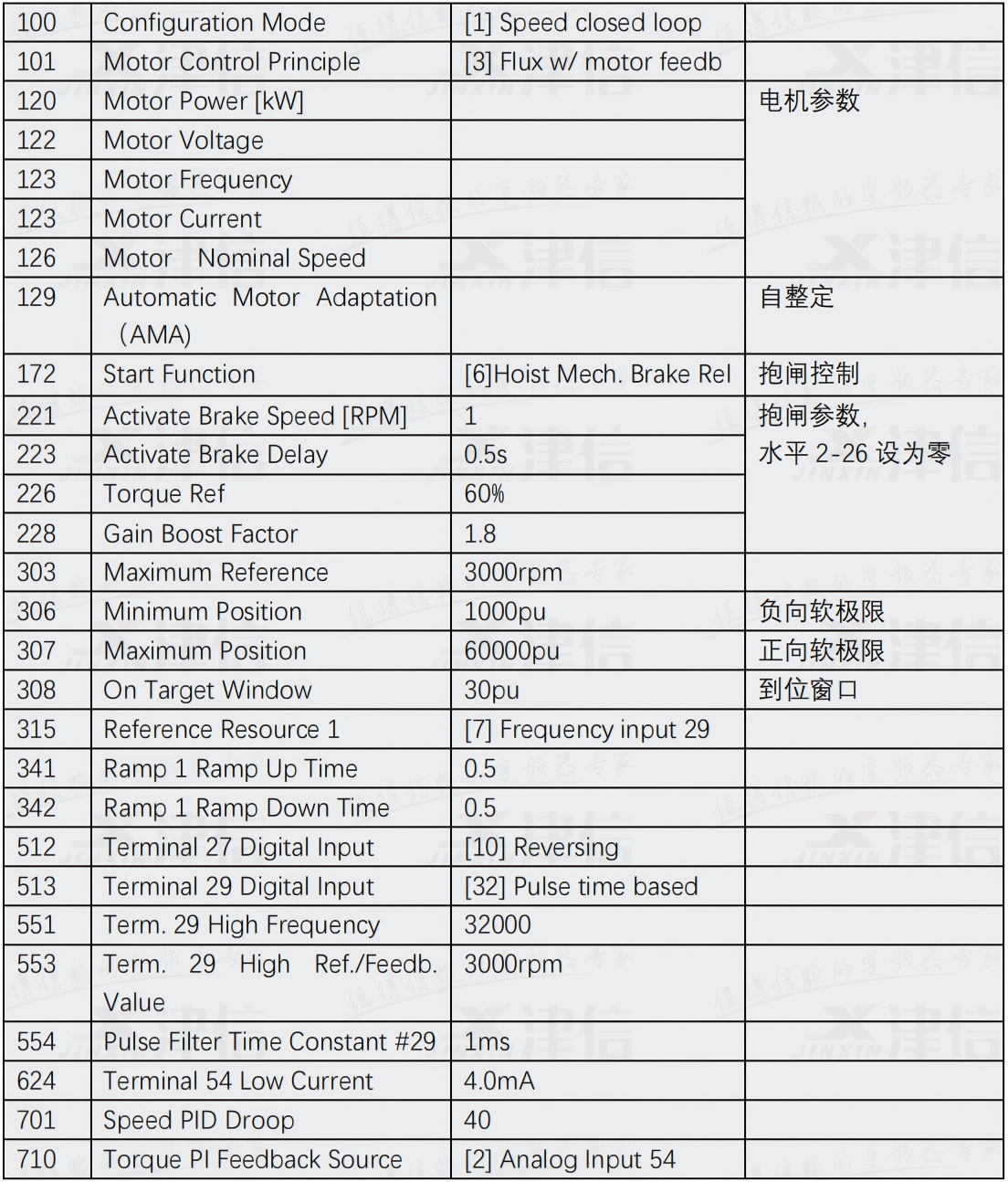

關鍵參數（參考）

03
- 主機（位置模式）
- 從機（速度跟隨）
標準化調試流程

前期檢查：斷電放電、接線緊固、屏蔽單端接地、接地電阻＜4Ω；

參數初始化：兩臺變頻器統一恢復出廠、中文界面；

電機自整定（AMA）：錄入銘牌參數，執行靜態自整定，保證電機模型一致；

主從參數配置：主機位置模式、從機跟隨模式，配置脈沖與扭矩信號

空載試運行：低速點動，觀察方向、同步、異響、電流

帶載精調：逐步加載，優化 S 曲線、Droop、低速 PID、扭矩限制

定位標定：歸零、定位測試，確保啟停平穩、定位誤差≤2mm。

常見故障與處理

01

跑偏、抖動、左右不同步

· 原因：參數不一致、自整定未完成、通訊干擾、軌道偏差

· 處理：統一參數→重做 AMA→加強屏蔽接地→微調Droop與響應時間

02

啟動異響、電流波動大

· 原因：載波頻率不當、V/F 曲線不匹配、負載不均、機械卡頓

· 處理：優化載波頻率→調整扭矩限制→檢查齒輪 / 軸承

03

啟動過流、過載報警

· 原因：加速過短、低速扭矩不足、負載偏載、電纜絕緣不良

· 處理：延長加速時間→開啟低速扭矩提升→均衡負載→檢查電纜

04

啟停卡頓、定位不準

· 原因：直線加減速?zèng)_擊、PID 參數不良、位置環增益不當

· 處理：改用 S 曲線→優化低速 PID→微調位置前饋（P7-98）

結語

丹佛斯 FC302 變頻器憑借IMC 集成運動控制，以變頻器的成本實現伺服級的同步與定位性能，是地軌雙驅系統高效、穩定、經濟的首選方案。在智能倉儲堆垛機、重型龍門、大型輸送線等設備中，F(xiàn)C302+IMC 方案可顯著降低成本、簡化結構、縮短調試周期、減少后期維護，為工業自動化重型行走設備提供可靠的驅動保障。
