滑水運動起源于20世紀初的歐美國家，是一項融合速度、平衡、技巧與觀賞性的水上休閑競技運動，憑借驚險刺激、貼近自然的運動特質，長期廣受歐美體育愛好者與休閑游客的喜愛。

近年來，隨著國內文旅、水上體育產業快速發展，滑水運動憑借獨特的運動魅力迅速出圈，成為大眾休閑體驗的熱門選擇。目前，國內投入使用的滑水索道核心設備大多依賴歐洲進口，普遍存在運維難度大、維修響應周期長、養護及更換成本高等問題。

一、項目背景
本案例涉及的滑水索道設備，其機械結構、電氣設計、PLC 程序均由德國團隊打造，核心控制硬件為：丹佛斯 FC302 變頻器+西門子 S7?1200 PLC +西門子原裝 HMI，配套外圍接近開關、編碼器、安全限位等傳感元件。

其在長期運營中面臨以下痛點：

1、設備出現問題后，必須等待德國工程師遠程 / 上門處理，服務費用高昂、響應周期漫長；
2、原程序邏輯封閉、參數不透明，故障排查如同 “黑箱”，現場人員無法自主維護；
3、無遠程運維能力，設備異常停機后，無法快速定位問題，直接影響滑水項目正常營業。
4、西門子原裝HMI顯示語言是德文，不便于客戶使用操作

為徹底擺脫海外技術依賴、實現自主可控 + 降本增效 + 遠程快速維保，客戶委托上海津信完成整套電控系統重構、HMI 升級及變頻器精準參數整定。

二、整體改造方案

1. 利舊核心硬件，降低改造成本
保留原有西門子 S7?1200 PLC、丹佛斯 FC302 變頻器，僅優化外圍傳感線路、安全聯鎖回路，最大化復用設備，縮短改造周期、控制改造成本。

2. 部分重寫PLC 控制程序
深度梳理滑水索道牽引工藝、啟停邏輯、加減速控制、安全保護聯鎖，部分重寫西門子 S7?1200 控制程序，替代德國原版封閉程序：

— 優化牽引速度曲線，保障索道運行平穩；
— 完善故障報警邏輯，實現 I/O 信號、變頻器狀態、傳感器異常精準提示；
— 程序完全開放透明，支持后期自主修改、擴展，無需依賴外方技術。

3. 升級匯川 IT7070EI?WIFI 智能遠程 HMI（核心亮點）

拆除原西門子 HMI，更換為匯川 IT7070EI?WIFI 帶 WiFi 智能人機界面，搭建可視化 + 遠程運維平臺，實現中文顯示界面、遠程監控、遠程診斷、遠程調試、遠程故障定位四大核心功能。

（1）網絡設置界面：遠程聯網基礎保障
實現 WiFi 聯網參數可視化配置，支持一鍵接入遠程運維網絡，為異地在線調試、設備監控搭建穩定通道。

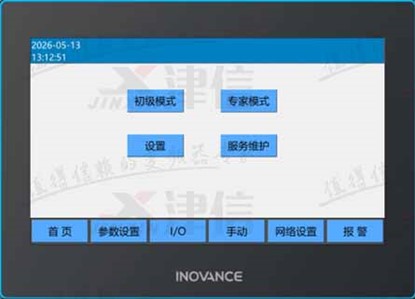

（2）權限模式界面：分級操作，安全可控
區分初級模式、專家模式，適配現場操作人員與專業運維人員不同權限，搭配服務維護入口，兼顧日常操作與深度調試需求。

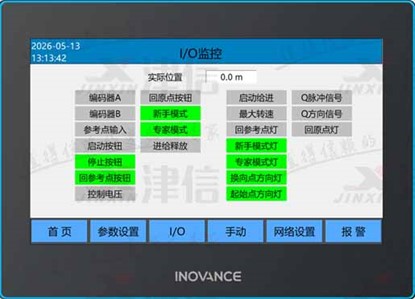

（3）I/O 實時監控界面：故障精準定位核心
實時監控編碼器、啟停按鈕、模式狀態、方向信號等全量點位，異常點位高亮直觀顯示，快速區分傳感器、線路、元件故障，精準定位問題點。

升級后四大遠程核心能力：

（1）遠程監控：實時查看索道運行速度、變頻器頻率 / 電流 / 轉矩、I/O 點位狀態、設備實際位置，異地同步掌握設備運行全貌；
（2）遠程診斷：在線讀取 PLC 報警、變頻器故障代碼、傳感器信號異常，快速區分線路故障、元件損壞、參數異常；
（3）遠程調試：足不出戶修改 PLC 參數、優化加減速斜坡、調整變頻器運行參數、優化安全聯鎖邏輯；
（4）遠程故障定位：通過 HMI 的 I/O 監控界面、報警記錄，精準定位接近開關、編碼器、限位開關等故障點位，現場人員可直接快速更換維修。

4. 丹佛斯 FC302 變頻器專業參數設定
針對滑水索道重載牽引、平穩啟停、安全制動的工況，使用 MCT100 調試軟件對丹佛斯 FC302 進行全套參數整定，核心參數配置如下：

（1）電機控制模式：采用無速度傳感器磁通矢量控制，保障低速大轉矩、牽引平穩；
（2）加減速參數：優化啟動斜坡、制動斜坡，避免索道啟停沖擊，保障游客體驗；
（3）保護參數：配置轉矩限制、電流過載、過壓欠壓保護，匹配索道安全聯鎖邏輯；
（4）通訊與信號：對接西門子 S7?1200 PLC，實現啟停、速度、故障信號雙向交互；
（5）所有參數已備份存檔，支持遠程上傳下載、一鍵復制、快速調試。

三、改造核心價值

（1）告別海外高價運維：無需等待德國工程師，本地團隊 + 遠程在線支持，維護成本大幅降低；
（2）遠程全流程運維：監控?診斷?調試?故障定位一站式解決，故障響應從 “天級” 縮短至 “分鐘級”；
（3）系統自主可控：PLC 程序、變頻器參數、HMI 邏輯完全掌握，后期自主維護、升級不受限制；
（4）運行安全穩定：優化控制邏輯與變頻器參數，索道啟停更柔順、保護更全面，提升運營安全性。

四、項目交付成果
項目于4月底完成全部調試、空載 / 負載測試、安全校驗，正式交付投入使用，設備運行穩定、響應及時，成功幫助客戶實現進口索道設備國產化升級、智能化運維。
